Datos del producto:
|
| nombre: | Coctelera electrodinámica de la fuerza de alta frecuencia 20KN con el cuadro horizontal los 50x50cm | Fuerza del seno: | 2000kg.f (20kN) |
|---|---|---|---|
| Max.Payload: | 400Kg | Dislocación: | 51m m |
| Velocidad máxima: | 2.0m/s | Método de refrigeración: | Refrigeración por aire |
| Alta luz: | Sistema electrodinámico de la coctelera de la vibración,equipos de pruebas de vibración |
||

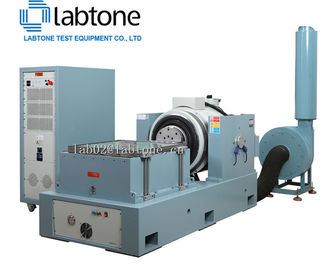

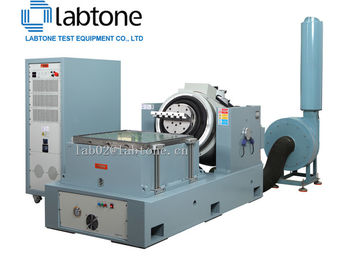

Coctelera electrodinámica de la fuerza de alta frecuencia 20KN con el cuadro horizontal los 50x50cm del resbalón
Coctelera electrodinámica: seno barrido, al azar, seno en al azar, búsqueda de la resonancia, de frecuencia fija
Un conjunto completo de sistema de prueba de la vibración se compone de la coctelera, del amplificador de potencia y del sistema de control de medición de la vibración, de acuerdo con los estándares nacionales e internacionales relevantes (por ejemplo: MIL-STD, estruendo, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) para proporcionar el soporte técnico para establecer la inspección de la calidad del producto
Usos de sistema de prueba de la vibración:
automotriz, electrónica, espacio aéreo, buque, telecomunicación, optoelectrónica, instrumento etc
Especificación electrodinámica de la coctelera:
|
Modelo
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Frecuencia (herzios)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Fuerza de salida máxima (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Max. Displacement
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Max. Acceleration (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Max. Velocity (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Carga útil (kilogramo)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masa de la armadura (kilogramo)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Diámetro de la armadura (milímetro)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Cámara de enfriamiento
|
Enfriamiento de aire forzado
|
|||||
|
Peso del generador de la vibración (kilogramo)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Dimensión L*W*H (milímetro) del generador de la vibración
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Amplificador de potencia
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Cámara de enfriamiento
|
Enfriamiento de aire forzado
|
|||||
|
Peso del amplificador de potencia (kilogramo)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Dimensión L*W*H (milímetro) del amplificador de potencia
|
800*550*1250
|
|||||
|
Requisitos para uso general
|
AC380V trifásico el ±10% 50Hz
|
|||||
|
Capacidad global (kilovatio)
|
8
|
9
|
18
|
20
|
25
|
35
|
Tamaño (milímetro): 300 x 300-1500x1500
Material: /Magnesium de aluminio
La plataforma de la extensión se hace de la aleación del magnesio para proporcionar la extensión para la armadura. Con diseño razonable y científico, la plataforma puede alcanzar una frecuencia de prueba de 2 kilociclos. La microestructura específica proporciona la vibración razonable que humedece, y minimiza el factor de amplificación de resonancia de alta frecuencia.
Material: /Magnesium de aluminio
Según la demanda real del cliente, podemos ofrecer diversas formas del accesorio, tales como cuadrado tridimensional, forma de L y de T.
* consulta técnica: método de prueba, planeamiento del laboratorio y sugerencia.
* selección del equipo: esquema de la selección, FAQ.
* vea nuestra fábrica.
* entrenamiento cómo instalar la máquina, entrenamiento cómo utilizar la máquina.
* ingenieros disponibles mantener la maquinaria en ultramar.
