Datos del producto:
|
| NOMBRE: | La coctelera electrodinámica realiza la prueba de vibración al azar para la prueba de las series AMZ | Fuerza del seno: | 2000kg.f (20kN) |
|---|---|---|---|
| Max.payload: | 400kg | Dislocación: | 76m m |
| Velocidad máxima: | 2.0m/s | Cámara de enfriamiento: | refrigeración por aire |
| Resaltar: | Tabla electrodinámica de la prueba de vibración,2000kg. Tabla de la prueba de vibración de F,Coctelera electrodinámica de la vibración de la O.N.U 38 |
||
La O.N.U 38,3 2000kg. Tabla electrodinámica de la prueba de vibración de F para las baterías automotrices y de la motocicleta
Tabla electrodinámica de la prueba de vibración: seno barrido, al azar, seno en al azar, búsqueda de la resonancia, de frecuencia fija

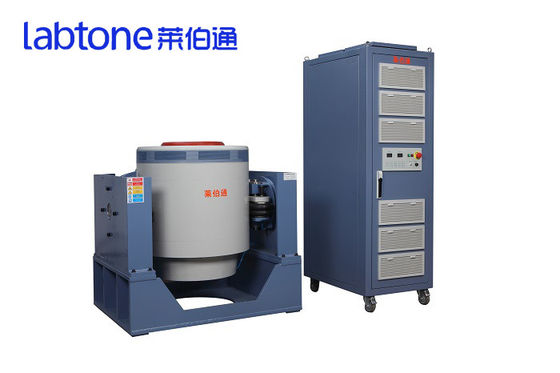

Un conjunto completo de sistema de prueba de la vibración se compone de la coctelera, del amplificador de potencia y del sistema de control de medición de la vibración, de acuerdo con los estándares nacionales e internacionales relevantes (tales como MIL-STD, estruendo, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) para proporcionar el soporte técnico para establecer la inspección de la calidad del producto
Usos de sistema de prueba de la vibración:
automotriz, motocicleta, electrónica, espacio aéreo, buque, telecomunicación, optoelectrónica, instrumento etc
Especificación electrodinámica de la tabla de la prueba de vibración:
| Shaker Specifications A20S34 | ||||
| Seno máximo (PK) | pico 2400Kg.f (24KN) | |||
| Al azar (RMS) | 2200Kg.f rms (22KN) @ISO5344 | |||
| Choque (PK) | pico 4400Kg.f (44KN) @6ms | |||
| Frecuencia usable | DC~3000Hz | |||
| Dislocación máxima (p-p) | 76m m (3inch) | |||
| Velocidad máxima | 2m/s | |||
| Aceleración máxima | Seno: 100G (980 m/s2); Al azar: 60G (588 m/s2) | |||
| Ayuda vertical de la carga | 300KG | |||
|
Suspensión del cuerpo natural Frecuencia (empuje AXIS) |
Menos de 2,5 herzios | |||
| Diámetro de la armadura | Ф336 milímetro | |||
| Peso de la armadura | Sobre 24kg | |||
|
Resonancia fundamental Frecuencia (tabla desnuda) |
2.600 herzios (nom.) el +/- 5% | |||
|
Accesorio de la carga Puntos (estándar) |
partes movibles de acero 21stainless M10 | |||
| Densidad de flujo perdida | <10gauss | |||
| Fuerza parcial permisible | LOS 500.N.M | |||
| Dimensiones de la coctelera | 1190mmL×860mmD×1060mmH | |||
| Peso de la coctelera | Sobre 1800Kg | |||
|
Modelo
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Frecuencia (herzios)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Max Exiting Force (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Max. Displacement
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Max. Acceleration (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Max. Velocity (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Carga útil (kilogramos)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masa de la armadura (kilogramos)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Diámetro de la armadura (milímetros)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Cámara de enfriamiento
|
Enfriamiento de aire forzado
|
|||||
|
Peso del generador de la vibración (kilogramos)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Dimensión L*W*H (milímetros) del generador de la vibración
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Amplificador de potencia
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Cámara de enfriamiento
|
Enfriamiento de aire forzado
|
|||||
|
Peso del amplificador de potencia (kilogramos)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Dimensión L*W*H (milímetros) del amplificador de potencia
|
800*550*1250
|
|||||
|
Requisitos para uso general
|
AC380V trifásico el ±10% 50Hz
|
|||||
|
Capacidad global (kilovatios)
|
8
|
9
|
18
|
20
|
25
|
35
|
Tamaño (milímetro): 300 x 300-1500x1500 o modificado para requisitos particulares
Material: /Magnesium de aluminio

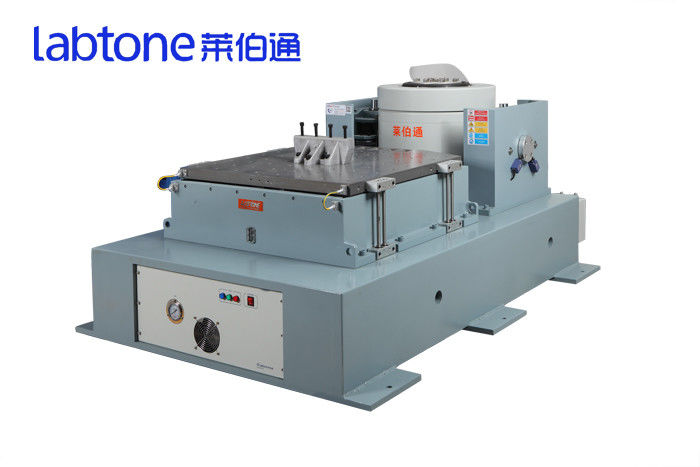

La plataforma de la extensión se hace de la aleación del magnesio para proporcionar la extensión para la armadura. Con diseño razonable y científico, la plataforma puede alcanzar una frecuencia de prueba de 2 kilociclos. La microestructura específica proporciona la vibración razonable que humedece y minimiza el factor de amplificación de resonancia de alta frecuencia.
Material: /Magnesium de aluminio
Según la demanda real del cliente, podemos ofrecer diversas formas del accesorio, tales como cuadrado tridimensional, forma de L y de T.
Servicio de las preventas
1)Consulta técnica: método de prueba, planeamiento del laboratorio y sugerencia.
2)Selección del equipo: esquema de la selección, FAQ.
3)Esquema de la comprobación del producto.
4)Comunicación y informe sobre los progresos del cliente.
Servicio post-venta
1)Entrenamiento técnico: operación del equipo, del mantenimiento diario, de la diagnosis de falta común y de la localización de averías.
2)Servicio in situ programado: Detección de problema cuanto antes para eliminar el equipo y peligros antropogénicos. Éste es asegurar la operación del equipo así como la entrega a largo plazo y estables de la información técnica más reciente.
3)Soporte técnico: los servicios pagados especiales se proporcionan según las necesidades del cliente.
