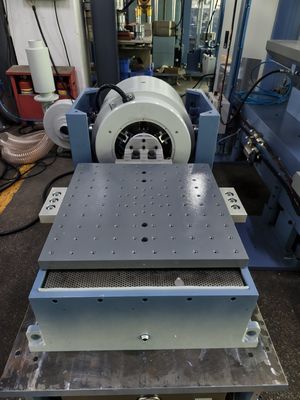

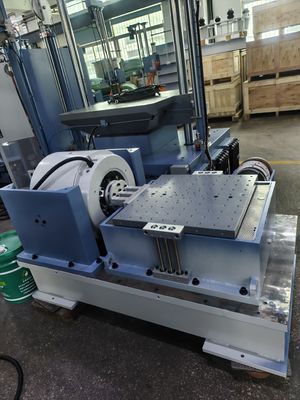

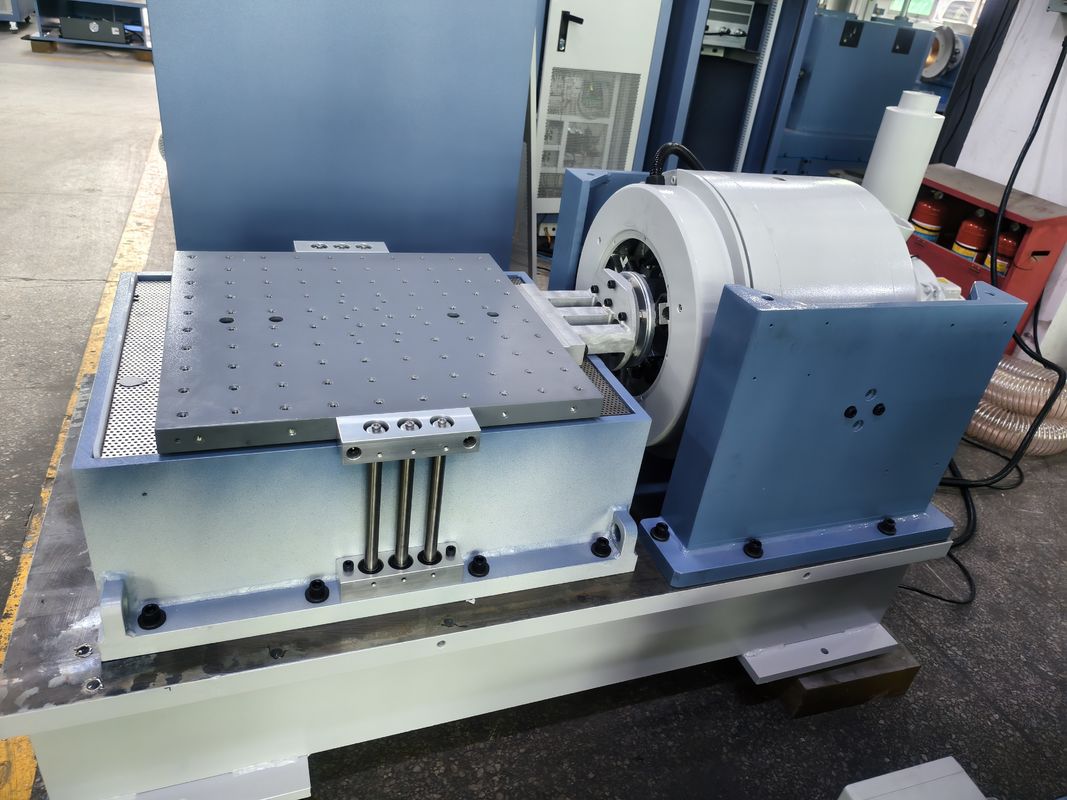

3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles

3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles
3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles 3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles 3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles

Ampliación de imagen :  3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles

Datos del producto:
Lugar de origen: China
Nombre de la marca: LABTONE
Certificación: CE, ISO
Número de modelo: EV101
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: Caja de la madera contrachapada con el embalaje del vacío
Tiempo de entrega: 45 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 15 juegos por mes
Contacto

3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles

descripción
Fuerza de Onda Senoidal Nominal:: 3 KN Amplificador de potencia:: Amp3k
Masa del armazón:: 3 kg Velocidad Máxima:: 120 cm/s
Carga útil:: 120 Kg fuente de alimentación:: CA 380V 50Hz
Lo más destacado:: equipos de ensayo de envases, equipos de laboratorio de vibración
Resaltar:

Sistemas de ensayo de vibración de piezas de automóviles

,

Sistemas de ensayo de vibración en 3 ejes

,

Sistemas de ensayo de vibración de la mesa del agitador

Introducción



La prueba de vibración es un proceso de excitación o choque de alguna pieza o dispositivo para observar su reacción en un entorno real. La prueba de vibración se aplica ampliamente en muchos campos, que van desde placas de circuito, aviones, barcos, cohetes, misiles, automóviles, electrodomésticos y otros productos industriales.



Labtone puede ofrecerle la propuesta completa de vibración y pruebas, y proporcionarle los certificados de calidad de los productos de acuerdo con las normas nacionales e internacionales, incluidas las normas GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.



Parámetros técnicos para EV203



Parámetros de VG300-40 electrodinámico agitador
Fuerza de excitación sinusoidal máxima 300Kgf pico (3KN)
Fuerza de excitación aleatoria máxima 300Kgf r.ms (3KN)
Fuerza de excitación de choque máxima 600Kgf pico (6KN)
Rango de frecuencia 2～2500Hz
Desplazamiento máximo 38 mm p-p
Velocidad máxima 1.8m/s
Aceleración máxima 100G (980 m/s2)
Carga máxima (sinusoidal) F=M.A
5G (49 m/s2) 10G (98 m/s2) 20G (196 m/s2) 30G (294 m/s2)
57kg 27kg 12kg 7kg
Carga efectiva 120 kg
Frecuencia de aislamiento de vibración 2.5 Hz
Diámetro del inducido Ф150 mm
Masa del inducido 3kg
Tornillo de mesa 13×M8
Fuga de flujo ＜10gauss
Momento excéntrico admisible 300N.m
Dimensiones del agitador 800×565×670 mm
Peso Aproximadamente 480Kg
Amp3Amplificador de potencia de conmutación digital K
Potencia de salida 4KVA
Voltaje de salida 100V
Corriente de salida 30A
Eficiencia del amplificador ≥90%
Frecuencia de conmutación 116KHz
Relación señal/ruido ≥65dB
Ruido ≤70dB
Dimensión del amplificador 880 ×590 ×1125 mm
Sistema de protección servo
Funciones: Temperatura, presión de aire, sobre-desplazamiento, sobre-voltaje, sobre-corriente, sub-voltaje de entrada, falla externa, fuente de alimentación de control, falla lógica, pérdida de fase de entrada, etc.
Controlador de vibración digital
Configuración de hardware: Entrada de 2 canales, salida de 1 canal
Ordenador de control 1 juego





Características:

  • Fuerza del sistema de suspensión y guiado de movimiento lineal, gran capacidad de carga, buenas funciones de guiado, alta estabilidad.
  • Rendimiento perfecto en la variación de amplitud.
  • Alta eficiencia en la conversión de potencia de clase D, corriente pico de 3 - Sigma, proporciona la optimización del consumo de energía y la mínima distorsión armónica.
  • Diagnóstico de autocomprobación rápida y salvaguarda en cadena, alta seguridad y fiabilidad
  • El dispositivo de amortiguación de aislamiento de bolsa de aire realiza la mesa de vibración sin necesidad de una base especial. Perfecta reaparición de la forma de onda de vibración y la reducción de la transmisión de vibración
  • Diferentes aplicaciones en las mesas verticales y horizontales.
  • Operación simple para el controlador.



Principio de funcionamiento:



3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles 0





Especificaciones: EV203-EV220



Modelo EV203 EV206 EV210 EV220
Generador de vibración VG300/40 VG300/50 VG1000/50 VG2000/50
Frecuencia (Hz) 2-2500 2-3000 2-3000 2-2500
Fuerza de salida máxima (kgf) 300 600 1000 2000
Desplazamiento máximo (mmp-p) 38 50 50 50
Aceleración máxima (g) 100 100 100 100
Velocidad máxima (cm/s) 120 200 200 200
Carga útil (kg) 120 200 300 400
Masa del inducido (kg) 3 6 10 20
Diámetro del inducido (mm) φ150 φ200 φ240 φ320
Método de enfriamiento Enfriamiento por aire forzado
Peso del generador de vibración (kg) 460 920 1100 1600
Dimensión del generador de vibración L*W*H(MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Amplificador de potencia Amp3k Amp6k Amp12k Amp22k
Método de enfriamiento Enfriamiento por aire forzado
Peso del amplificador de potencia (kg) 250 320 350 500
Dimensión del amplificador de potencia L*W*H(MM) 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Utilidad
Requisitos		 3 fases AC380V ±10% 50Hz
Capacidad agregada (KW) 9 20 25 35





Servicios al cliente



Preventa:

  • Consultoría técnica: método de prueba, planificación y sugerencias de laboratorio.
  • Selección de equipos: esquema de selección, preguntas frecuentes.
  • Esquema de pruebas de productos.

En ventas:

  • Comunicación con el cliente e informe de progreso.
  • Orientación para la preparación de la preinstalación, la puesta en marcha del equipo y la prueba de funcionamiento.
  • Calibración (cuando se requiere la verificación de terceros).

Postventa:

  • Formación técnica: funcionamiento del equipo, mantenimiento diario, diagnóstico de fallas comunes y solución de problemas.
  • Servicio in situ programado: Detección de problemas lo antes posible para eliminar los peligros del equipo y antropogénicos. Esto es para garantizar el funcionamiento estable y a largo plazo del equipo, así como la entrega de la información técnica más reciente.
  • Soporte técnico: se proporcionan servicios especiales de pago de acuerdo con las necesidades del cliente.





Imágenes detalladas:



3 Ejes Sistemas de prueba de vibración Tabla de agitación para la simulación de carreteras de piezas de automóviles 1
