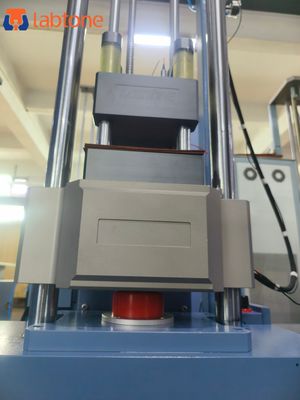

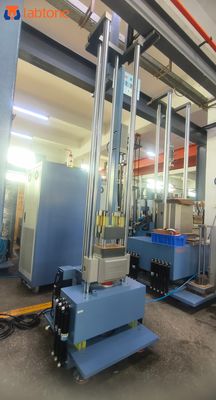

Sistema de pruebas de choqueCaracterísticas del producto
- un probador de choque de tipo caída libre con elevación hidráulica y frenado con líquido HP;
- El uso de un motor hidráulico y un freno de fuerte fricción para evitar el frenado de choque secundario;
- Dispositivo de medición de choque: adquisición de datos de un solo canal, medición simultánea de datos de aceleración, almacenamiento, impresión de informes, devolución de datos, gestión de bases de datos de dos canales.
- Utilización de un módulo de goma, que produce un amplio rango de pulso de medio seno con tiempo de acción arbitrario.
- Disponibilidad para ensayo de caída equivalente de cajas de embalaje.
Sistema de pruebas de choqueSistemas de ensayo de choque Especificaciones
| Parámetros principales del probador de golpes SKT10HB |
| Plataforma de funcionamiento |
200 mm × 250 mm |
| Carga útil |
10 Kg |
| Aceleración máxima |
De 15 a 2000 g |
| Duración del pulso |
0.2 ~ 18 ms |
| Dimensiones del equipo |
680 × 740 × 1980 mm |
| Peso del equipo |
550 kg de peso |
| Fuente de alimentación |
AC 220V±10% 50Hz,2kVA |
| Fuente de aire |
más de 0,5 MPa |
| DAS(Sistema de análisis de datos) |
| Canales de entrada |
2 canales |
| Frecuencia de muestreo |
192 KHz |
| Duración del pulso |
50 a 1 ms |
| Funciones de potencia |
Medición y análisis del choque |
| Interfaz de comunicación |
USB 2. ¿Qué quieres decir?0 |
| Norma de apoyo |
ISO, UN38. ¿Qué quiere decir?3, MIL-STD-810, definido por el usuario |
| Sistema operativo |
Microsoft Windows 10 también |

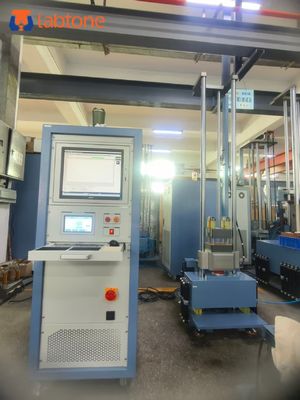

Analisador del sistema de pruebas de choqueCaracterísticas
El analizador de choque de la serie ST es un instrumento potente y adaptado para la captura y análisis transitorios de eventos de choque.caídas y otros tipos de impactos.
Basado en la conectividad USB2.0, ST_DAS está disponible para dos modelos diferentes: STH y ST.ST se utiliza para aplicaciones comunes con 2 canales de adquisición y STH se utiliza para medir y analizar eventos de choque de alto nivelProporciona cuatro módulos de análisis basados en diferentes estándares de ensayo: medición y análisis de choque, SRS, análisis de pulso y prueba de límite de daños.
Características
Compatible con la norma ISO, la norma MIL-STD-810 y las normas definidas por el usuario
Tasa de muestreo hasta 1 MHz
Rango de aceleración de hasta 100 000 gn
Funciones de potencia: medición y análisis de choque, análisis del espectro de respuesta a choque (SRS), límite de daños, análisis de tolerancia y juez de aprobación/desacuerdo, filtrado,Grabación y reproducción de eventos de impacto múltiple, etc.,
Función auxiliar: análisis de fuerza y distorsión, cálculo del dominio del tiempo de respuesta al choque, análisis FFT, etc.
El sistema de acoplamiento: tensión, IEPE, carga, TEDS
Generación automática del informe de ensayo
Conectividad USB2.0, enchufe y descarga
Aplicación
Captura y análisis clásico de formas de onda, como medio seno, pulso trapezoidal, pulso de dientes de sierra, etc.
Espectro de respuesta al choque (SRS)
Eventos de impacto múltiple Grabación y reproducción, captura de forma de onda y análisis fuera de línea
Análisis de la tolerancia y el juez de aprobar / rechazar, muestra la tolerancia en el software en tiempo real
Límites de daños, se quejan estrictamente con la norma ASTM D3332-99
Sistemas de pruebas de choque más detalles
Servicio
Servicio previo a la venta
1) Consulta técnica: método de ensayo, planificación y sugerencias de laboratorio.
2) Selección de los equipos: esquema de selección, FAQ.
3) Esquema de ensayos de productos.
4) Comunicación con los clientes y informe de progreso.
Servicio postventa
1) Formación técnica: funcionamiento del equipo, mantenimiento diario, diagnóstico y solución de fallos comunes.
2)Servicio programado in situ: Detección del problema lo antes posible con el fin de eliminar el equipo y los peligros antropogénicos.Esto es para garantizar el funcionamiento estable y a largo plazo del equipo, así como la entrega de la información técnica más reciente..
3) Apoyo técnico: se prestan servicios especiales de pago según las necesidades del cliente.
