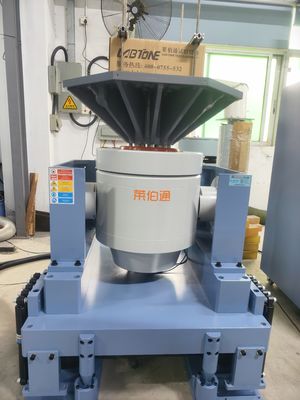

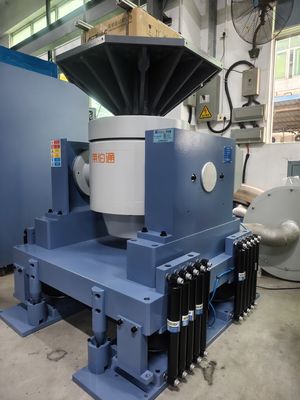

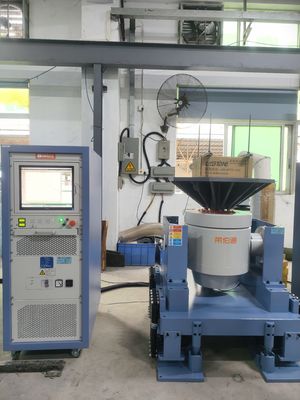

Equipo de prueba de laboratorio Agitador dinámico para pruebas de vibración de piezas automotrices
Características:
- Sistema de suspensión robusto y guiado de movimiento lineal, gran capacidad de carga, buenas funciones de guiado, alta estabilidad
- El airbag del centro de carga tiene alta rigidez estática y baja rigidez dinámica, gran capacidad de carga, rendimiento perfecto en la variación de amplitud
- Conmutación de potencia de clase D de alta eficiencia, corriente pico de 3-sigma, proporciona el mejor consumo de energía y minimiza la distorsión armónica
- Autodiagnóstico rápido con enclavamiento de seguridad, alta fiabilidad de seguridad
- Dispositivo de aislamiento de impactos de airbag para plataforma de vibración sin necesidad de cimientos adicionales, reproducción perfecta de la onda vibratoria y reducción de la transmisión de vibraciones
- Proporciona una plataforma de expansión horizontal y vertical para diferentes aplicaciones
- Operación simple del controlador
Especificaciones: EV203-EV220
| Modelo |
EV203 |
EV206 |
EV210 |
EV220 |
| Generador de vibración |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Frecuencia (Hz) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Fuerza de excitación máxima (kgf) |
300 |
600 |
1000 |
2000 |
| Desplazamiento máximo (mmp-p) |
38 |
50 |
50 |
50 |
| Aceleración máxima (g) |
100 |
100 |
100 |
100 |
| Velocidad máxima (cm/s) |
120 |
200 |
200 |
200 |
| Carga útil (kg) |
120 |
200 |
300 |
400 |
| Masa del inducido (kg) |
3 |
6 |
10 |
20 |
| Diámetro del inducido (mm) |
φ150 |
φ200 |
φ240 |
φ320 |
| Método de enfriamiento |
Enfriamiento por aire forzado |
| Peso del generador de vibración (kg) |
460 |
920 |
1100 |
1600 |
| Dimensión del generador de vibración L*W*H (MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Amplificador de potencia |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
| Método de enfriamiento |
Enfriamiento por aire forzado |
| Peso del amplificador de potencia (kg) |
250 |
320 |
350 |
500 |
| Dimensión del amplificador de potencia L*W*H (MM) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Utilidad
Requisitos |
3 fases AC380V ±10% 50Hz |
| Capacidad agregada (KW) |
9 |
20 |
25 |
35 |
Normas aplicables:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.
Industrias aplicables:
Piezas y sistemas automotrices – pruebas de calificación
Pruebas de ensamblaje electrónico, equipos informáticos
Pruebas de hardware de aviónica y militar
Pruebas de componentes de satélites
Pruebas de productos y paquetes
Selección general de estrés
Rendimiento del agitador dinámico
El nivel máximo de aceleración de un agitador electromagnético está determinado por la corriente máxima y la condición de carga. A baja frecuencia, el desplazamiento de la parte móvil está limitado de modo que la aceleración no alcanzará un alto nivel. La frecuencia de resonancia del elemento móvil está diseñada para ser superior al límite superior del rango de frecuencia del agitador.
Selección del modelo de agitador
Para elegir un sistema de prueba de vibración adecuado, lo más importante es conocer la fuerza de excitación requerida para realizar la prueba de vibración. Para evaluar y calcular la fuerza de excitación, se deben especificar los siguientes datos:
- Frecuencia (rango de frecuencia)
- Aceleración máxima
- Desplazamiento máximo
- Velocidad máxima
- Masa y fijación de la muestra
La fijación de la muestra se selecciona en función del límite superior de la frecuencia de prueba y el tamaño de la muestra, ya sea una plataforma de expansión vertical o una mesa deslizante horizontal. Se necesita la masa de la muestra para evaluar la fuerza de excitación requerida para la prueba de vibración.
Servicio
Servicio de preventa
1) Consulta técnica: método de prueba, planificación y sugerencia de laboratorio.
2) Selección de equipos: esquema de selección, preguntas frecuentes.
3) Esquema de prueba del producto.
4) Comunicación con el cliente e informe de progreso.
Servicio postventa
1) Capacitación técnica: operación del equipo, mantenimiento diario, diagnóstico y solución de problemas comunes.
2) Servicio in situ programado: Detección de problemas lo antes posible para eliminar los peligros del equipo y antropogénicos. Esto es para garantizar el funcionamiento estable y a largo plazo del equipo, así como la entrega de la información técnica más reciente.
3) Soporte técnico: se brindan servicios especiales de pago de acuerdo con las necesidades del cliente.
Preguntas frecuentes:
¿Cómo se conecta el hardware que está probando a su agitador?
Por medio de un accesorio, generalmente de aluminio o magnesio para mayor ligereza junto con rigidez. Pueden ser fundidos o accesorios más pequeños mecanizados a partir de material macizo. La mayoría de los accesorios están soldados.
¿Cómo controlas los agitadores?
Si estamos buscando resonancias en el producto que estamos probando, le ordenamos al agitador que sacuda el producto a una frecuencia a la vez, pero que varíe esa frecuencia de prueba, para barrerla sobre un rango de frecuencias. Pero, de manera más realista, le ordenamos al agitador que vibre aleatoriamente y que excite todas las resonancias simultáneamente. Los comandos de control van al teclado de una computadora especialmente programada.
¿Cuáles son esas resonancias? ¿Son malas?
¿Alguna vez ha notado que el volante se mueve con una amplitud de desplazamiento bastante grande, mayor que la entrada a la columna? Esa magnificación se llama resonancia. Posiblemente te molesta. Existe una ligera posibilidad de que en unos años ese azote de la columna de dirección pueda causar una falla por fatiga por flexión. Cuando agitamos un instrumento automotriz o de barco o de vehículo terrestre, estamos buscando, por ejemplo, porciones de placas de cableado impreso (PWB) que respondan con un movimiento mayor que el que estamos ingresando. Esa flexión puede dañar el cableado de la PWB, puede dañar los componentes adjuntos y dañará las conexiones soldadas entre los componentes y la PWB.
