Probador de vibración de fuerza 3KN para pruebas de seguridad de baterías, pruebas aleatorias y componentes electrónicos
Capacidades del sistema de prueba de vibración
- Senoidal: 300 kgf (pico)
- Aleatorio: 300 kgf (rms)
- Choque: 600 kgf (pico)
- Rango de frecuencia: 2 Hz a 3000 kHz
- Velocidad máxima: 2,0 m/s
- Aceleración máxima: 100 G (media seno) con un inducido desnudo
- Carga útil máxima: 120 kg
- Desplazamiento máximo: Choque: 40 mm (p-p)
Especificación del sistema de prueba de vibración:
|
Modelo
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Frecuencia (Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Fuerza de excitación máxima (kgf)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
Desplazamiento máximo
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Aceleración máxima (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Velocidad máxima (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Carga útil (kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masa del inducido (kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Diámetro del inducido (mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Método de enfriamiento
|
Enfriamiento por aire forzado
|
|
Peso del generador de vibración (kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Dimensión del generador de vibración L*A*H (MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Amplificador de potencia
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Método de enfriamiento
|
Enfriamiento por aire forzado
|
|
Peso del amplificador de potencia (kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Dimensión del amplificador de potencia L*A*H (MM)
|
800*550*1250
|
|
Requisitos de utilidad
|
CA trifásica 380 V ±10% 50 Hz
|
|
Capacidad agregada (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
Sistema de prueba de choque y sistema de prueba de vibración paraPrueba de seguridad de baterías
Las baterías alimentan muchas de las cosas que permiten y cumplen con nuestra vida cotidiana. A medida que nuestras vidas se han vuelto menos atadas, los dispositivos ciertamente se han vuelto más eficientes, pero también, las baterías ahora proporcionan mayores densidades de energía.
Piense por un momento en el envío de todas estas baterías... En términos muy reales, un envío puede representar una gran densidad de energía, y en un percance, esa energía podría liberarse de una manera muy indeseable.
La mayoría de las baterías se someten a pruebas de simulación de transporte para cumplir con los estándares internacionales de envío. Esto es especialmente cierto para las baterías de iones de litio. Para garantizar la seguridad durante el envío, las baterías de litio deben probarse según las especificaciones de la ONU/DOT. El Manual de Pruebas y Criterios de la ONU, sección 38.3 (UN/DOT 38.3) describe las pruebas para baterías de litio. Labtone tiene el equipo de prueba y la experiencia para realizar las pruebas (UN/DOT 38.3): T3 (Vibración), T4 (Choque) y T6 (Impacto).
Los peligros del transporte no son las únicas condiciones dinámicas que los diseños de baterías deben soportar. Cuando un dispositivo electrónico portátil se deshace de su embalaje al recibirlo, es posible que el entorno de uso diario sea más riguroso que el entorno de envío. En una aplicación eléctrica/híbrida automotriz, las baterías estarán expuestas a una vibración constante. Existe una variedad de especificaciones de la industria para probar las baterías para garantizar que puedan soportar este tipo de uso:
- IEC 62133 (Vibración, caída, choque)
- SAE J2464 (Choque, caída, adquisición de datos)
- UL 2054 (Choque, vibración)
- UL 2202 (Vibración, caída)
- UL 2231 (Caída, choque, vibración)
Características principales del sistema de prueba de vibración
1) Sistema de suspensión resistente y guiado de movimiento lineal, gran capacidad de carga, buenas funciones de guiado, alta estabilidad.
2) Bolsa de aire de centro de carga con alta rigidez estática y baja rigidez dinámica, gran capacidad de carga, rendimiento perfecto en la variación de amplitud.
3) Conmutación de potencia de clase D de alta eficiencia, corriente pico de 3 sigma, bajo consumo de energía y mínima distorsión armónica.
4) Autodiagnóstico rápido con enclavamiento de seguridad, alta fiabilidad de seguridad
5) Dispositivo de aislamiento de choque de bolsa de aire para plataforma de vibración sin necesidad de cimientos adicionales, reproducción perfecta de la onda vibratoria y reducción de la transmisión de vibraciones
6) Plataformas de expansión horizontal y vertical para diferentes aplicaciones
7) Operación simple del controlador
Preventa:
- Consultoría técnica: método de prueba, planificación y sugerencias de laboratorio.
- Selección de equipos: esquema de selección, preguntas frecuentes.
- Esquema de pruebas de productos.
En venta:
- Comunicación con el cliente e informe de progreso.
- Orientación para la preparación de la preinstalación, la puesta en marcha del equipo y la ejecución de la prueba.
- Calibración (cuando se requiere la verificación de terceros).
Servicio postventa
- Capacitación sobre cómo instalar la máquina, capacitación sobre cómo usar la máquina.
- Ingenieros disponibles para dar servicio a la maquinaria en el extranjero.

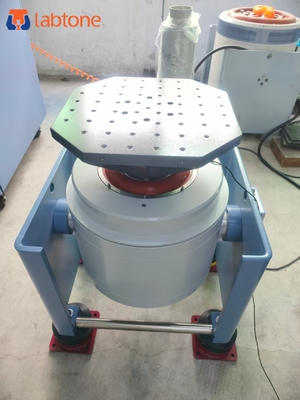

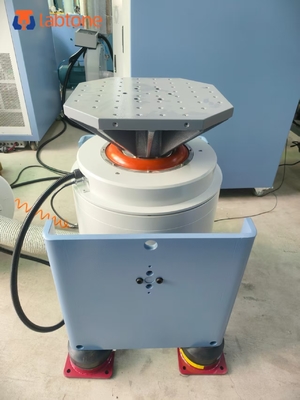

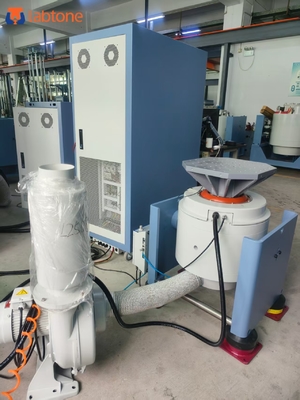

Imágenes del sistema de prueba de vibración:
