Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200

Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200

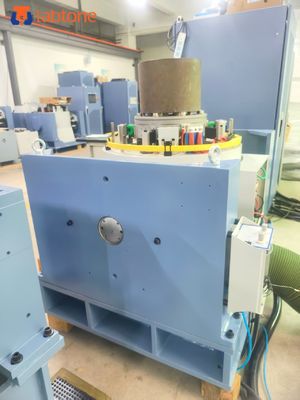

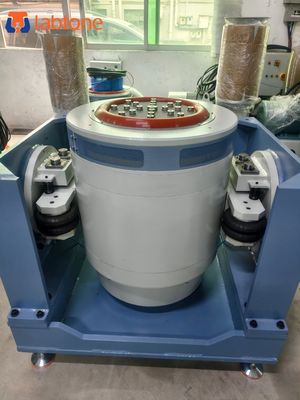

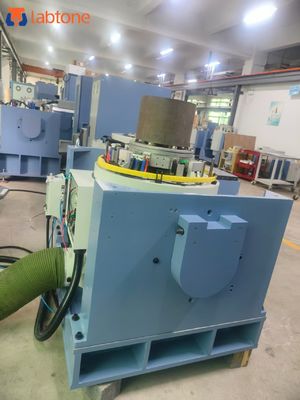

Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200 Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200 Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200

Ampliación de imagen :  Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: LABTONE
Certificación: CE,ISO
Número de modelo: EV222
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Casilla de madera internacional
Tiempo de entrega: 45 días hábiles
Contacto

Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200

descripción
fuerza sinusoidal: 2400kg.f (24kN) Fuerza aleatoria: 2200kg.f (22kN)
Choque Froce: 4400kg.f (44kN) Desplazamiento: 51 mm
Aceleración máxima: 100 g Carga útil: 400 kg
Max.Velocity: 2.0 m/s Nombre: Sistema de agitación por vibración electrodinámica de 22 kN conforme a la norma IEC60068-2-27:2008
Resaltar:

sistema de prueba de vibración con agitador

,

sistema de prueba de vibración con soplador de enfriamiento

,

sistema de prueba de vibración para IEC60068-2-27

Sistema de Agitación por Vibración Electrodinámica de 22kN Conforme a IEC60068-2-27:2008





Diagrama de Bloques del Principio del Equipo

Un sistema de prueba de vibración consta de cuatro componentes principales (mostrados en la Figura A-1):

  • Agitador
  • Amplificador de Potencia
  • Soplador de Enfriamiento
  • Sistema de Medición y Control
    • Acelerómetros y Cables
    • Amplificador de Carga, dependiendo del tipo de acelerómetros.
    • Sistema de Control, a veces incluyendo Software de Análisis de DATOS

Configuración del Equipo



Artículo Configuración Cant.
1) Agitador de vibración
  Agitador A20S34 (incluido el Controlador de Centrado Neumático) 1 juego
  Soplador B752S (incluido silenciador y conducto) 1 juego
  Expansor de Cabeza VT80CM 1 juego
  Mesa Deslizante Horizontal HG80M 1 juego
2) Amplificador de Potencia
  Amplificador de potencia LA20K (incluida la fuente de alimentación de campo) 1 juego
3)

Controlador de Vibración-Vcs-02

(Incluyendo Hardware y Software de Programa de Funciones de Control CDS


  Acelerómetro (Incluyendo cable BNC-M5 de bajo ruido de 7 m de longitud) 2 juegos
  Computadora(Incluyendo teclado, ratón y monitor) 0 juegos
4)

Documentación

Manual de Operación, Lista de Empaque

 1 juego
5) Accesorios
  Herramientas de Mantenimiento 1 juego
  Piezas de Repuesto Estándar 1 juego




Especificación



Especificaciones del Agitador
Pico Seno (Pk) 2400Kg.f pico (24KN)
Aleatorio (RMS) 2200Kg.f rms (22KN) @ISO5344
Choque (Pk) 4400Kg.f pico (44KN) @6ms
Frecuencia Utilizable DC～3000Hz
Desplazamiento Máximo (p-p) 51mm (2 pulgadas)
Velocidad Máxima 2m/s
Aceleración Máxima Seno: 100g (980 m/s2)；Aleatorio: 60g (588 m/s2)
Soporte de Carga Vertical 400 kg

Suspensión del Cuerpo Natural

Frecuencia (Eje de Empuje)

 Menos de 2.5 Hz
Diámetro del Armazón Ф340 mm
Peso del Armazón Aproximadamente 24kg

Resonancia Fundamental

Frecuencia (Mesa Desnuda)

 2,600 Hz (nom.) +/- 5%

Puntos de Fijación de Carga

21 insertos M10 de acero inoxidable

 Densidad de Flujo Parásito
＜10 gauss Fuerza parcial permitida
500 N.M Dimensiones del Agitador
1190mmL×860mmD×1060mmH Especificaciones del Amplificador de Potencia
LA20KCapacidad de Salida Nominal
22KVA Relación Señal/Ruido
Mayor de 65 dB Eficiencia del Amplificador
Mayor de 90% Dimensiones Generales del Amplificador
650mmL×920mmD×1780mmH Características Principales

1) Sistema de suspensión robusto y guiado de movimiento lineal, gran capacidad de carga, buenas funciones de guiado, alta estabilidad.


2) Bolsa de aire de centro de carga con alta rigidez estática y baja rigidez dinámica, gran capacidad de carga, rendimiento perfecto en la variación de amplitud.
3) Conmutación de potencia de clase D de alta eficiencia, corriente pico de 3-sigma, bajo consumo de energía y mínima distorsión armónica    .
4) Autodiagnóstico rápido con enclavamiento de seguridad, alta fiabilidad de seguridad
5) Dispositivo de aislamiento de impactos de bolsa de aire para plataforma de vibración sin necesidad de cimientos adicionales, reproducción perfecta de la onda vibratoria y reducción de la transmisión de vibraciones
6) Plataformas de expansión horizontal y vertical para diferentes aplicaciones
7) Operación sencilla del controlador
Servicios al Cliente


Preventa:

Consulta técnica: método de prueba, planificación y sugerencias de laboratorio.

  • Selección de equipos: esquema de selección, preguntas frecuentes.
  • Esquema de pruebas de productos.
  • En Venta:


Comunicación con el cliente e informe de progreso.

  • Guía para la preparación de la preinstalación, la puesta en marcha del equipo y la prueba de funcionamiento.
  • Calibración (cuando se requiere la verificación de terceros).
  • Postventa:


Capacitación técnica: operación del equipo, mantenimiento diario, diagnóstico de fallas comunes y solución de problemas.

  • Servicio programado in situ: Detección de problemas lo antes posible para eliminar los peligros del equipo y antropogénicos. Esto es para garantizar el funcionamiento estable y a largo plazo del equipo, así como la entrega de la información técnica más reciente.
  • Soporte técnico: se brindan servicios especiales de pago de acuerdo con las necesidades del cliente.
  • Imágenes de detalle:




Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200 0



Sistema de prueba de vibración con soplador de enfriamiento del amplificador de potencia del agitador y sistema de control para probar productos que cumplen con IEC60068-2-27 200 1
