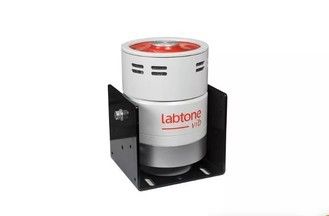

Sistema de prueba de vibración de minitipo
Descripción
Con peso ligero, volumen pequeño y fácil de mover, la mesa de vibración estándar de la serie ET se utiliza ampliamente en la calibración de sensores de aceleración; pruebas de vibración, pruebas de fatiga y pruebas de impedancia mecánica de micropartes; al mismo tiempo, la serie ET también se puede utilizar para la enseñanza, la investigación científica y el laboratorio.
Aplicación del producto
Sistema de prueba de vibración de minitipo
Con peso ligero, volumen pequeño y fácil de mover, la mesa de vibración estándar de la serie ET se utiliza ampliamente en la calibración de sensores de aceleración; pruebas de vibración, pruebas de fatiga y pruebas de impedancia mecánica de micropartes; al mismo tiempo, la serie ET también se puede utilizar para la enseñanza, la investigación científica y el laboratorio.
La prueba de vibración es un proceso de excitación o choque de alguna parte o dispositivo para observar su reacción en un entorno real. La prueba de vibración se aplica ampliamente en muchos campos, desde placas de circuito, aviones, barcos, cohetes, misiles, automóviles, electrodomésticos y otros productos industriales.
Labtone puede ofrecerle la propuesta completa de vibración y pruebas, y proporcionarle los certificados de calidad de los productos de acuerdo con las normas nacionales e internacionales, incluidas las normas GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.
Características
- Aplicar a la calibración de medidores de vibración de alta precisión, pruebas de impedancia mecánica, análisis de vibración de la fuente de vibración.
- Aplicar a la prueba de vibración de varias piezas pequeñas y ligeras, como sensores, máquinas electrónicas, eléctricas, etc.
- Aplicar a la prueba básica de ingeniería de vibración de equipos educativos.

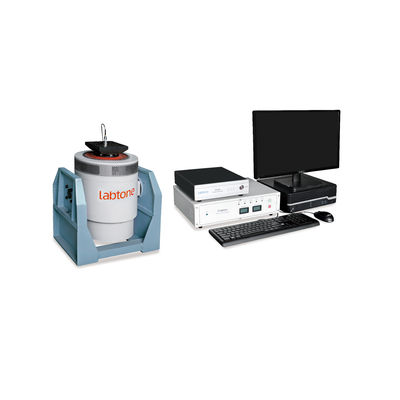

Configuración del equipo
| Artículo |
Configuración |
Cantidad |
| 1. |
Vibraciónagitador |
|
| |
Agitador ET30 |
1 juego |
| 2. |
Amplificador de potencia de conmutación digital |
|
| |
Amplificador de potencia PA502E |
1 juego |
| 4. |
Accesorios adjuntos |
|
| |
línea de conexión |
1 juego |
| |
Instrucciones de funcionamiento, informe de inspección, certificado, manual de mantenimiento, etc. |
1 juego |
| |
Herramientas especiales |
1 juego |
Especificación de la máquina de prueba de vibración:
| Electrodinámico agitador |
| Fuerza de excitación sinusoidal máxima |
55Kg.f pico (550N) |
| Rango de frecuencia |
5～5000Hz (Hay disponibles frecuencias más altas) |
| Desplazamiento máximo |
20 mm p-p |
| Velocidad máxima |
1,6 m/s |
| Aceleración máxima |
30 G (300 m/s2) |
| Soporte de carga vertical |
20 kg |
| Diámetro del inducido |
Ф120 mm |
| Peso del inducido |
1,7 kg |
| Dimensión total |
445 mm L x 333 mm D x 203 mm H |
| Peso del agitador |
97 Kg |
| Tipo de enfriamiento |
Enfriamiento por aire mediante ventilador axial interno |
| PA501EFPowerAmplificador |
| Potencia de salida |
900 VA |
| Dimensión del gabinete del amplificador |
430mm×200mm×500mm |
| Sistema de protección servo |
| Funciones: |
FUSIBLE, OSC ZERO, OVER DISP, OVER VILTAGE, OVER CURRENT, OVER HEAT, EXT-TRIP, EXT-STOP |
| Vcontrolador de vibración |
| Configuración de hardware: |
Entradas de 2 canales, salidas de 1 canal |
| Ordenador de control |
1 juego |
| Función |
Control de seno, Control aleatorio
Idioma: inglés, chino
|
| Sistema operativo |
Microsoft Windows 7/8/10 |
| Sensor de aceleraciónLAB |
Rango de frecuencia: 1-12KHz
Sensibilidad: 30 ±10 pC/g
Rango de temperatura: -40℃ a 160℃
|
| Expansor de cabeza VT40CM |
| Tamaño de la mesa |
400x400mm |
| Material |
Aleación de magnesio |
| Frecuencia |
Hasta 2000Hz |
| Requisitos eléctricos: |
| Fuente de alimentación |
CA 220V±10%, 50/60Hz, monofásico, 900VA |
| Requisitos ambientales |
Temperatura: 0～40ºC
Humedad relativa: 0～80%, sin condensación
|
Servicios de máquinas de prueba de vibración
Preventa:
- Consultoría técnica: método de prueba, planificación y sugerencias de laboratorio.
- Selección de equipos: esquema de selección, preguntas frecuentes.
- Esquema de pruebas de productos.
En venta:
- Comunicación con el cliente e informe de progreso.
- Guía para la preparación de la preinstalación, la puesta en marcha del equipo y la prueba de funcionamiento.
- Calibración (cuando se requiere la verificación de terceros).
.
Servicio postventa
- Capacitación sobre cómo instalar la máquina, capacitación sobre cómo usar la máquina.
- Ingenieros disponibles para dar servicio a la maquinaria en el extranjero.

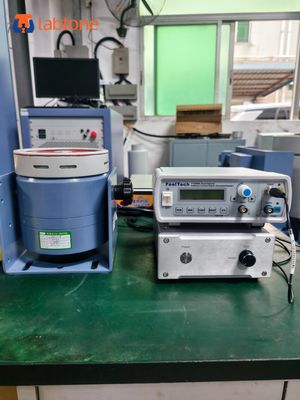

Imágenes detalladas
