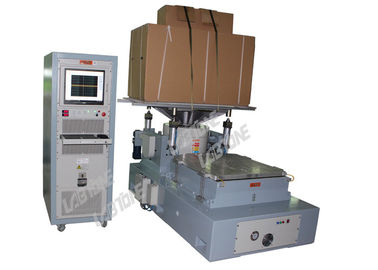

22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table

22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table

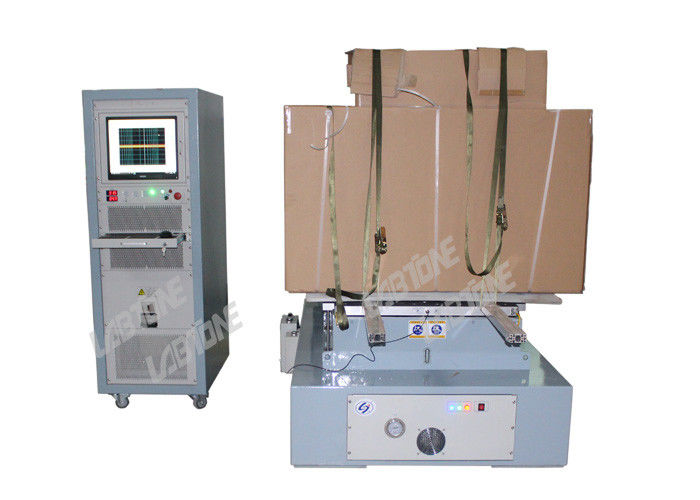

22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table 22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table 22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table

Ampliación de imagen :  22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table

Datos del producto:
Lugar de origen: PORCELANA
Nombre de la marca: LABTONE
Certificación: CE,ISO
Número de modelo: EV220
Pago y Envío Términos:
Cantidad de orden mínima: 1 conjunto
Detalles de empaquetado: Casilla de madera internacional
Tiempo de entrega: 45 días hábiles
Contacto

22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table

descripción
Nombre: Equipo de prueba de la tabla de la vibración de la fuerza 20KN con la tabla de la prueba de 1000x100 fuerza sinusoidal: 2000kg.f (20kN)
Max.payload: 400 kg Desplazamiento: 51 mm
Max Velocity: 2.0m/s Método de enfriamiento: Refrigeración por aire
Ampliador principal: el 100x100cm Tabla horizontal del resbalón: el 100x100cm
Resaltar:

22KN vibration testing equipment

,

1000x1000mm vibration test table

,

force vibration table with warranty



22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table





Electrodynamic Shaker: swept sine, random, sine on random, resonance search, fixed frequency



A complete set of vibration testing system is composed of shaker, power amplifier and vibration measuring control system, in accordance with the relevant national and international standards (such as MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) to provide technical support for establishing product quality inspection

Vibration testing system Applications:
automotive,electronics,aerospace,vessel,telecommunication,optoelectronics ,instrument etc



Equipment Configuration



Item Configuration Qty.
1) Vibration shaker
  A20S34 shaker (included Pneumatic Centering Controller) 1 set
  B752S blower (included silencer and Duct ) 1 set
  Head Expander VT100CM 1 set
  Horizontal Slip table HG100M 1 set
2) Power Amplifier
  LA20K Power amplifier(including Field power supply) 1 set
3)

Vibration Controller-Vcs-02

(Including Hardware and Control Functions Program software CDS


  Accelerometer (Including Length 7m low noise BNC-M5 cable) 2 set
  Computer(Including keyboard, mouse and monitor) 0 set
4)

Documentation

Operation Manual, Packing List

 1 set
5) Accessories
  Maintenance Tools 1 set
  Standard Spare Parts 1 set



Electrodynamic Shaker Specification



Shaker Specifications
Peak Sine (Pk) 2400Kg.f peak (24KN)
Random (RMS) 2200Kg.f rms (22KN) @ISO5344
Shock (Pk) 4400Kg.f peak (44KN) @6ms
Usable Frequency DC～3000Hz
Maximum Displacement (p-p) 51mm (2inch)
Max. velocity 2m/s
Max. acceleration Sine:100g (980 m/s2)；Random: 60g (588 m/s2)
Vertical Load Support 400 kg

Body Suspension Natural

Frequency (Thrust Axis)

 Less than 2.5 Hz
Armature Diameter Ф340 mm
Armature Weight About 24kg

Fundamental Resonance

Frequency (Bare table)

 2,600 Hz (nom.) +/- 5%

Load Attachment

Points (Standard)

 21stainless steel M10 Inserts
Stray Flux Density ＜10gauss
Allowable partial force 500.N.M
Shaker dimensions 1190mmL×860mmD×1060mmH
Power Amplifier Specifications LA20K
Rated Output Capacity 22KVA
Signal to Noise Ratio Greater than 65 dB
Amplifier Efficiency Greater than 90%
Amplifier Overall Dimensions 650mmL×920mmD×1780mmH

Head Expanders



Size(mm): 300 x 300-1500x1500

Material: Aluminium /Magnesium

The expansion platform is made of magnesium alloy to provide expansion for the armature. With Reasonable and scientific design, the platform can achieve a testing frequency of 2 kHz. Specific microstructure provides reasonable vibration damping and minimizes the amplification factor of high-frequency resonance.

Fixture / Cube

Material: Aluminium /Magnesium
According to the customer's actual demand, we can offer different shapes of the fixture, such as three-dimensional square, L and T shape.

Pre-Sales Service

* Technical consultation: test method, laboratory planning, and suggestion.

* Equipment selection: selection scheme, FAQ.

* View our Factory.

After-Sales Service

* Training how to install the machine, training how to use the machine.

* Engineers available to service machinery overseas.



Workshop

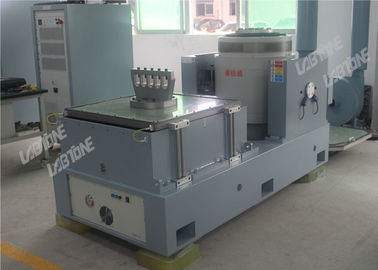

22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table 0

22KN Force Vibration Table Testing Equipment With 1000x1000mm Test Table 1
